– Vi valde att arbeta i Tekla Structures främst på grund av att programvaran är enastående avseende tillverkningsritningar och när det gäller att projektera prefab-betong. Tekla Structures erbjuder en trevlig arbetsmiljö för projektören, lätt att se om saker och ting krockar samt att allt flyter på när man arbetar i modellen, säger Olof Karlberg, uppdragsansvarig på Integra Engineering AB.
Stommen

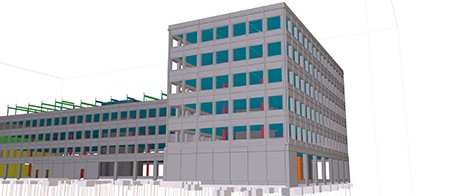

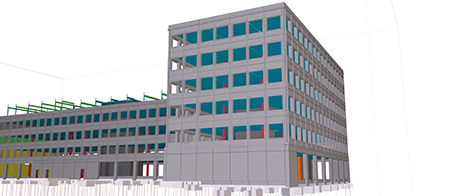

Stommen till det nya kontorshuset består av Sandwich-fasader, håldäck, betongpelare och ett trapphus med prefab-betongväggar och stålbalkar. Sandwich-fasaderna består i sin tur av matrisgjutna element av vitbetong med frilagda ytor som ger huset en egen karaktär.

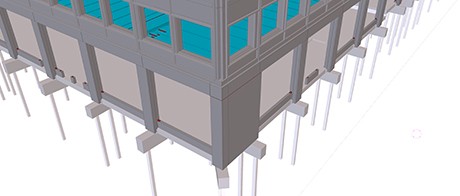

Den största utmaningen har varit att få ordning på fasadelementen då de är många till antalet och har en komplex geometri. Integra valde därför att ta fram egentillverkade komponenter i Tekla Structures som gör att det blir mindre energikrävande vid justering av små saker som exempelvis lutningar på förtjockningar etc. för att tillfredsställa fabrikerna. Fasaderna är av typ sandwich där ytterskivan har förtjockningar och även frilagda ytor. Arkitekten har jobbat mycket med att ”trolla” bort fogarna (se bild på fasad).
Fördelen med BIM i material som betong
Utifrån en BIM-modell får projektören mycket information gratis, så som vikter, volymer m.m. Felen minimeras i en 3D-miljö där projektören kan vända och vrida på knutpunkter på ett smidigt sätt. I framtiden kommer Integra också ha en stor hävarm i att stora beställare som Strängbetong utvecklar sina system så att det är möjligt att läsa in data direkt från Tekla-modellen och rakt in i deras system.
Integra har projekterat prefabstommen åt Strängbetong samt ritat alla element och gods i Tekla. Utöver detta har de även gjort alla montageritningar. Integra exporterar sedan ut IFC-modeller till övriga discipliner. Projekt- och projekteringsledarna på Strängbetong använder sedan Tekla BIMsight för att samordna modellen.
Smarta lösningar och anpassning
Genom att ta fram egentillverkade komponenter i programvaran har Integra skapat fullständig kontroll på vad just dessa komponenter innebär och på så vis sparar man tid i samband med eventuella geometriska förändringar. Dessa ändras då snabbt och enkelt i komponentläge och slår då igenom i modellen.
Det nya kontorshuset i Ulriksdal i Solna utanför Stockholm väntas står klart under 2016. Det kommer då att rymma cirka 8000 kvm kontorsyta, samt gym och restaurang i entréplan.
